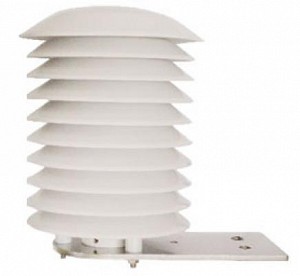

Cảm biến độ ẩm và nhiệt độ có bảo vệ

Tổng quan:

–         Dùng để đo độ ẩm tương đối và nhiệt độ không khí

–         Một yếu tố đo điện dung được sủ dụng để đo lường độ ẩm tương đối  và Pt 100 để đo nhiệt độ không khí

–         Cả 2 cảm biến được đặt trong đầu dò đo lường, bảo vệ bởi 1 bộ lọc màng.

–         Các đầu dò đo được tích hợp trong 1 vỏ bảo vệ bức xạ bằng nhựa màu trắng

–         Ngoài ra còn có sẵn 1 phiên bản thông gió điện tử để đo nhiệt độ chính xác nếu có gió.



Thông số kỹ thuật:

–         Tiêu hao năng lượng :  12V DC

–         Máy thông gió : 12V DC, 70 mA

–         Cảm biến độ ẩm

Dải đo : 0 ~ 100% rh

Độ chính xác : ±1%rh

Độ ổn định lâu dài : 1% rh / năm

Đầu ra : 0 ~ 1 V tương ứng  với 0 ~ 100% r.F

Trở kháng : > 10kΩ

–         Cảm biến nhiệt độ : Pt 100, theo tiêu chuẩn DIN 60751 B, dung sai 1/3

Đầu ra 1 : đầu dò đo Pt 100, 4 dây

Đầu dò 2 : 0 ~ 1V tương ứng với -40 ~ 60ºC

–         Tiêu chuẩn : WMO Guide No.8/7th ed

–         Nguồn cung cấp : 5 ~ 24V DC, < 4mA ( không có hệ thống thông gió và bộ chuyển đổi đo lường )

–         Dải hoạt động : -40 ~ 85ºC

–         Kích thước : bảo vệ Ø130 mm, độ cao 185 mm

–         Trọng lượng 780g

–         Bộ chuyển đổi đo lường:

Đầu vào : 0 ~ 1V, Mb : 0 ~ 100%; Pt 100, Mb : -35 ~ 45ºC

Đầu ra  : 4 ~ 20 mA, nguồn : 18 ~ 30V DC, tùy thuộc vào điện trở (500Ω ~ 1.9kΩ )

–         Lỗi giới hạn : ±0.25%

–         Nguyên nhân lỗi  : nguồn cung cấp < 50ppm/V

Nhiệt độ môi trường xung quanh : <50ppm/ºC

–         Nguồn : 8 chân kết nối IP 67

–         Quạt lưu thông không khí : 12V DC, 70 mA

–         Cảm biến độ ẩm : yếu tố đo điện dung

Dải đo : 0 ~ 100%

Chính xác hiệu chuẩn : ±1%

Độ ổn định dài hạn  : 1% / năm

Hằng số thời gian : 0.7 giây

Đầu ra : 0 ~ 1V

Trở kháng :  >10kΩ

Thời gian đáp ứng : T63 : 10s / T90 : 20s

–         Cảm biến nhiệt : Pt 100 theo tiêu chuẩn DIN 60751 B, dung sai 1/3

Đầu ra 1 : chính xác trở kháng Pt 100, 4 dây

Đầu ra 2 : 0 ~ 1V, -40 ~ 60ºC

Thời gian đáp ứng : T63 :4s / T90 :8s

–         Tiêu chuẩn  : WMO Guide No 8/7 th ed

–         Nguồn cung cấp : 5 ~ 24V DC,  <4mA (không cần bộ thông gió và bộ khuếch đại đo lường)

–         Dải nhiệt độ hoạt động : -40 ~ 85 ºC

–         Trọng lượng : 780g

–         Bộ đo khuếch đại :

Đầu vào : nguồn : 0 ~ 1V tương ứng với 0 ~ 100%; Pt 100;

dải đo : -35 ~ 45ºC

Đẩu ra : 4 ~ 20mA, nguồn cung cấp : 18 ~ 30V DC

–         Lỗi giới hạn : ±0.25%

–         Nguyên nhân lỗi  : nguồn cung cấp < 50ppm/V

Nhiệt độ môi trường xung quanh : <50ppm/ºC

–     Kết nối : 8 chân kết nối , IP 67
